針筒直徑:4"-24"
針距:4G-30G
進紗口數:6F-72F
轉速:16-100r/min
馬力:5.5HP

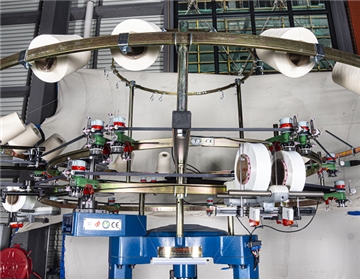

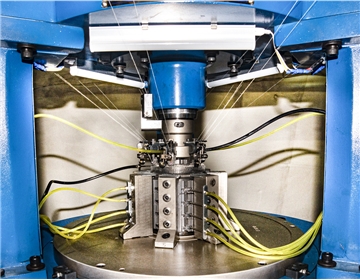

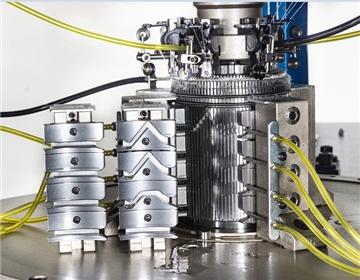

羅紋機主要由編織機構、給紗機構、牽拉卷取機構、傳動機構等組成。編織機構由針筒、針盤、三角座、舌針、導紗器等機件組成(見下頁圖)。針筒為一金屬圓筒,筒面沿軸向開槽。
針盤為一金屬圓盤,盤面沿徑向開槽,其槽數與針筒槽數相等。針盤安裝在針筒上方,針筒槽和針盤槽交錯配置。針盤和針筒之間留有一定間隙,以便織物通過。舌針分別插在針盤槽和針筒槽中。針筒三角座的三角組成控制針筒舌針升降運動的三角針道。針盤三角座的三角組成控制針盤舌針徑向進出運動的三角針道。
不論是針筒與針盤同步回轉而三角座固定的羅紋機,還是三角座回轉而針筒與針盤固定的羅紋機,都從導紗器引入紗線,由針筒舌針形成正面線圈,針盤舌針形成反面線圈。一根紗線在緯向交替編織正反面線圈,以形成羅紋組織。
配件名稱 | 品牌/產地 | 數量 |
1、心臟(啞光電鍍防銹) | 漢馬 | 1套 |
2、插片式針筒CYLINDER/DIAL特殊合金鋼 | 漢馬 | 1套 |
3、大盤齒輪跑道 | 耐磨片 | 1組 |
4、織針(含備用各100枚) | 國產 | 1組 |
5、小四面紗架 | 漢馬 | 1組 |

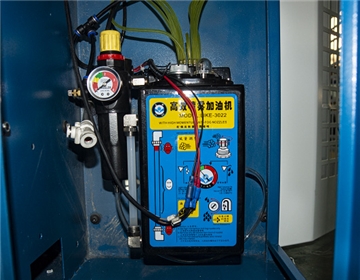

6、噴油機 | 漢馬 | 1臺 |

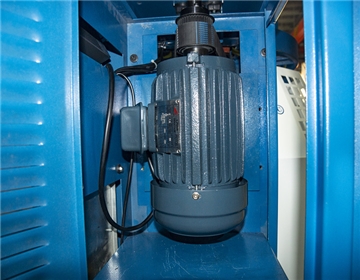

7、馬達 | 漢馬 | 1臺 |

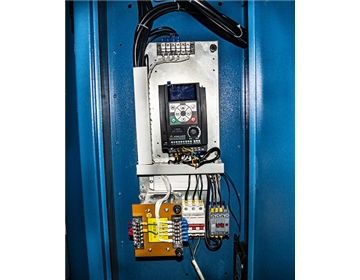

8、變頻傳動裝置 | 日業 | 1臺 |
9、控制面板 | 漢馬 | 1套 |
10、三角(進口材料) | 漢馬 | 1套 |
11、喂紗嘴(含備用1個)(帶氨綸導輪) | 漢馬 | 1組 |

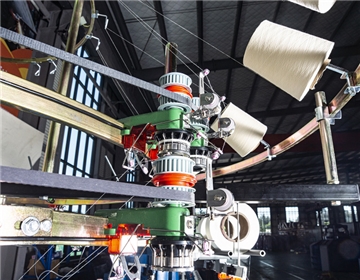

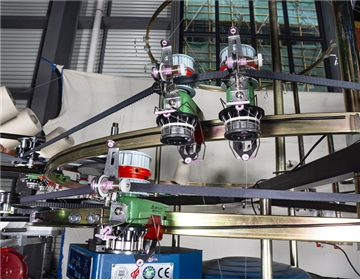

12、輸紗器 | 漢馬 | 1套 |
13、氨綸架 | 漢馬 | 100% |
14、送紗鋁盤 | 漢馬 | 1組 |
15、調節架 | 漢馬 | 1組 |
16、伺服送紗系統(可選配) | ||

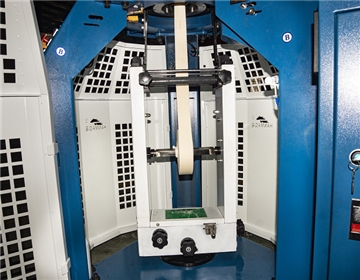

17、卷布機(兩用) | 臺灣永泰 | 1套 |
18、用于均衡下布張力只方型撐布架裝置 | 漢馬 | 1套 |
19、雷達式360度回轉除塵裝置 | 三松 | 1套 |
20、三色警示燈 | 三松 | 1支 |
21、工具(少量必備供調試用) | 漢馬 | 1套 |
