一、實驗?zāi)康呐c要求
　　1、了解機械式提花圓緯機提花工作原理及成圈過程。
　　2、了解一種型號機械式提花圓緯機(撥片式)的選針機構及其作用，以及形成花型的能力。

　　二、基本知識
　　撥片式選針機構由發出選針花紋信息的選針元件投片、傳遞花紋信息的機件提花片以及執行花紋信息的工作機件織針組成。一般來說，它屬二級選針機構，即編織與不編織。其工作原理是，花紋信息—撥片—提花片——織針編織或不編織。

　　三、實驗設備、儀器和用具
　　撥片式提花大圓機。機器參數：機號: 18針/英寸；簡徑: 34英寸；路數: 72

　　四、實驗內容
　　撥片式提花大圓機由給紗部分、選針及編織部分、幸拉卷取部分組成。要求學生仔細觀察上述三部分的結構及工作原理。
　　1、給紗部分
　　落地紗架上的紗筒經一系列導紗鉤(改變方向)——半儲存式給紗裝置——編織區域。其中，半儲存式給紗裝置為消極式結紗裝置(如圖4-1)，紗線1經張力裝置2、斷紗自停探桿3(斷紗時指示燈8閃亮)，切向卷繞在儲紗筒10上。儲紗筒由內裝的微型電動機(老式)或條帶(新式)驅動。當傾斜配置的圓環4處于最高位置時，它使控制電動機的微型開關接通，或使控制條帶與儲紗筒接觸的電磁離合器通電，從而電動機(或條帶)驅動儲紗筒回轉進行卷繞。由于圓環4的傾斜，卷繞過程中紗線被推向圓環的最低位置。當儲紗筒上的卷繞紗圖數達最大時(約4-5圈)，圓環4使電動機開關斷開或電磁離合器斷電，因此，儲紗筒停止卷繞。

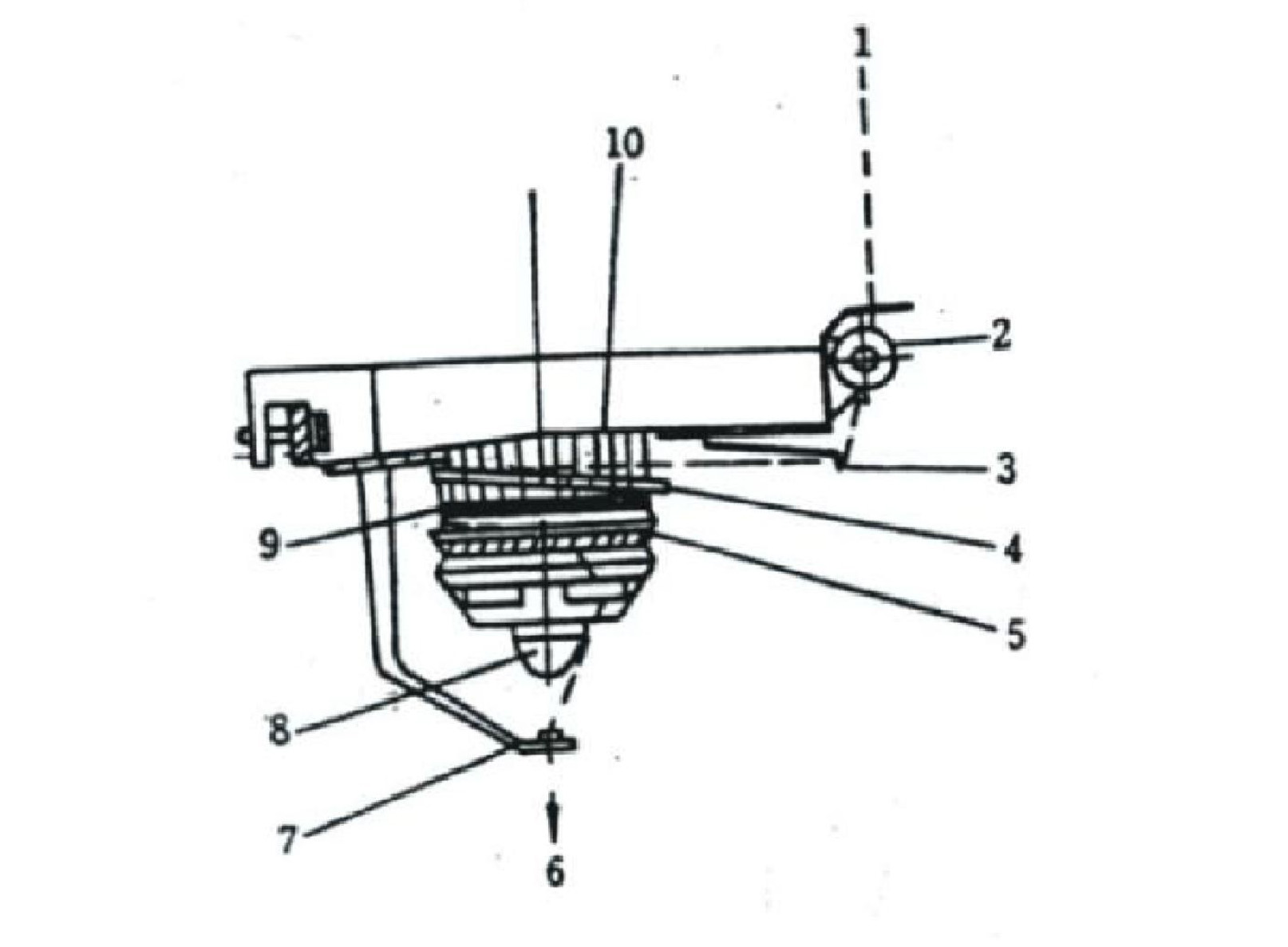

圖4-1半儲存式給紗裝置為消極式結紗裝置
1、紗線2、張力裝置3、斷紗自停裝置4、圓環5、張力環6、導紗孔7、臂桿8、指示燈9、紗圈10、儲紗筒

　　2、選針及編織部分圖4-2顯示

圖4-2撥片式提花機主要成圈機件

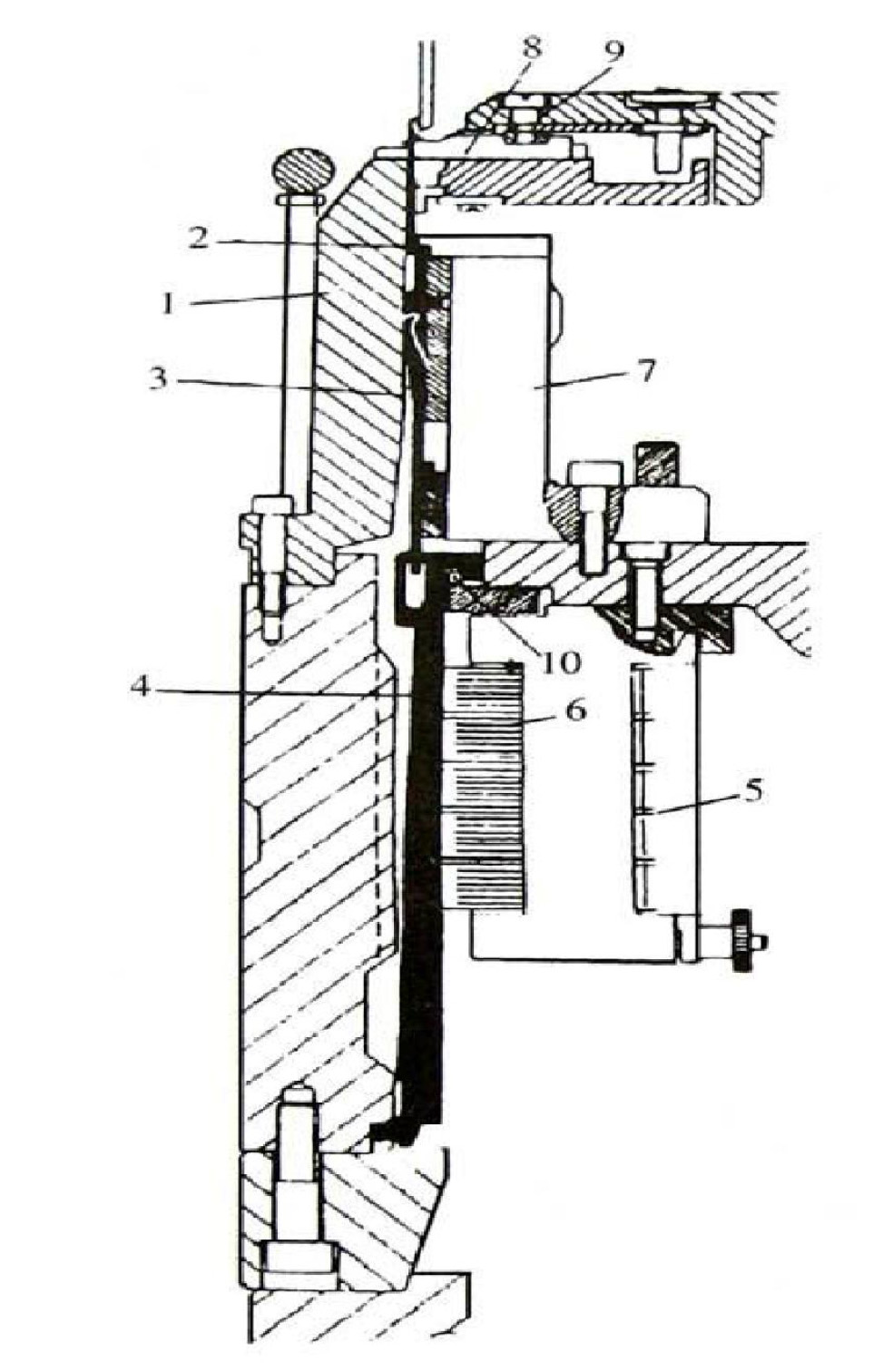

圖4-3成圈機件的相互配置

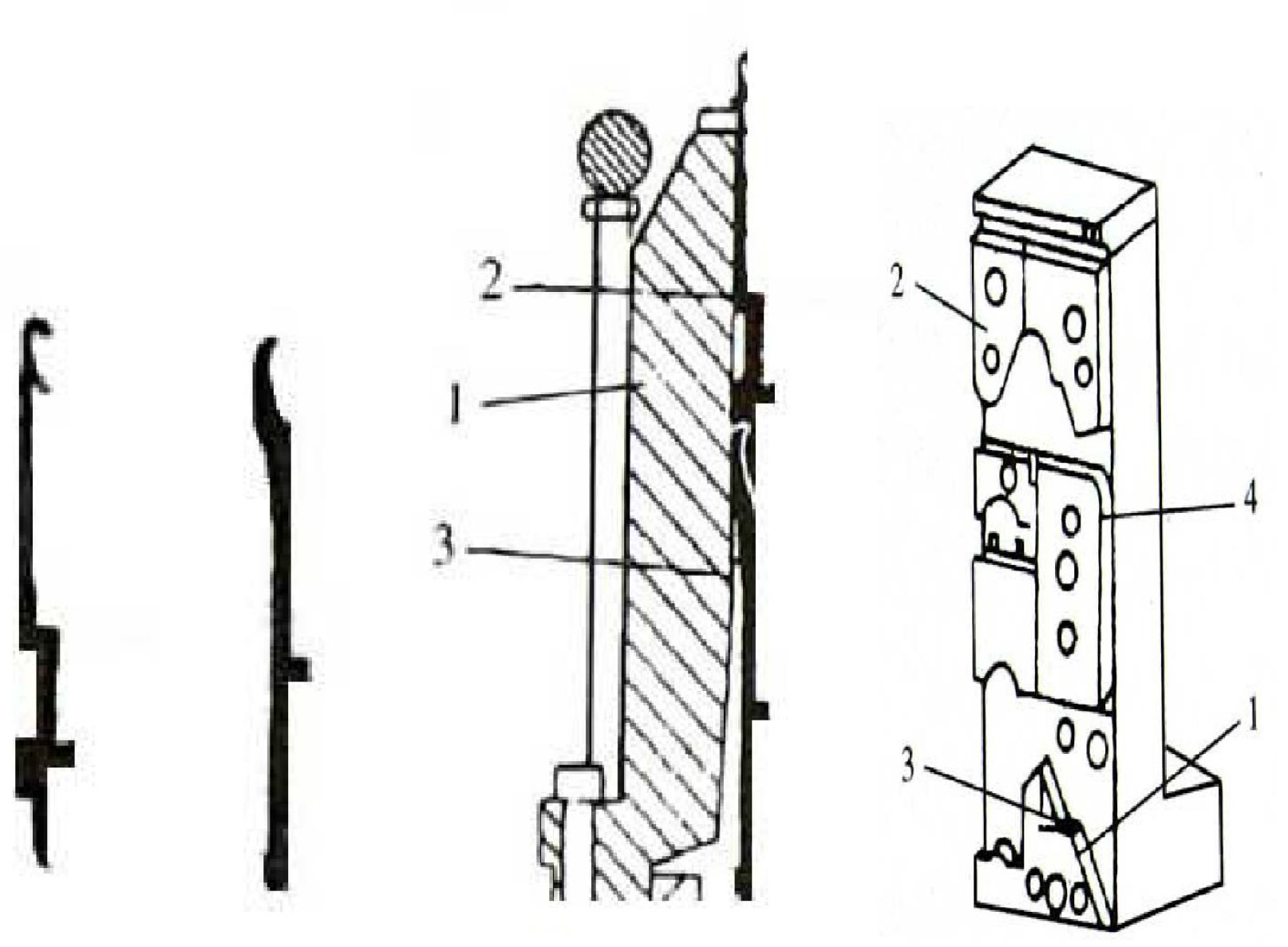

圖4-4提花片的種類

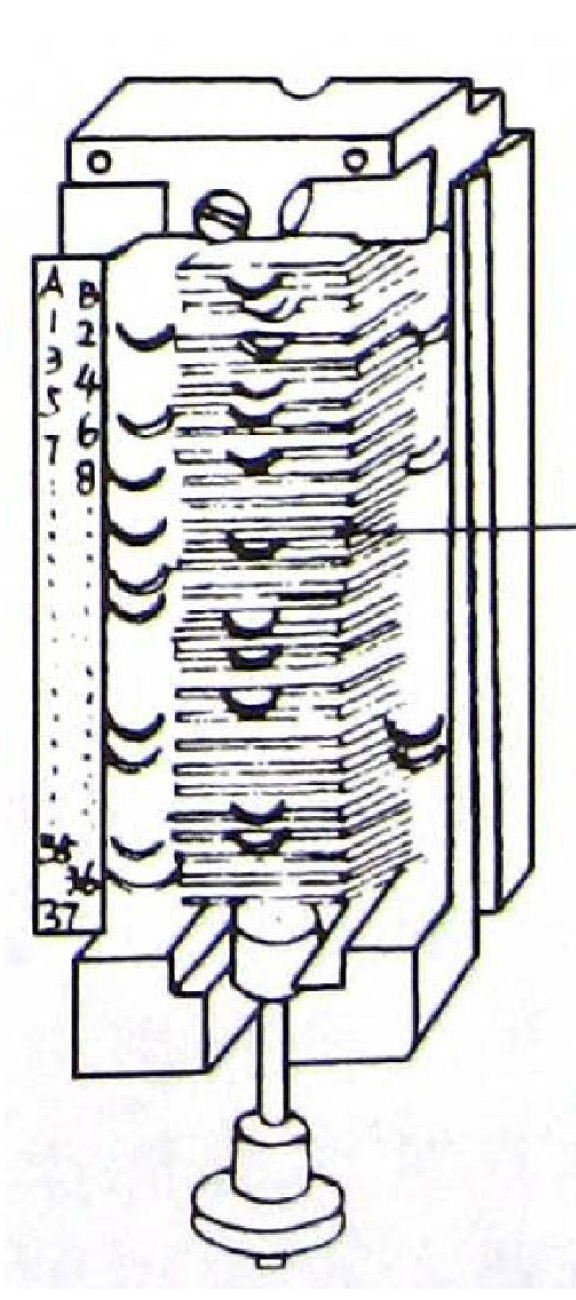

圖4-5撥片裝置

　　2、撥片的三種位置:
　　中間位置：提花片不作用，提花片不推動挺針片，織針正常編織。
　　左位置：撥片在B位置就將提花片推進，使挺針片隨之被推進，從而不能走上三角，不編織。
　　右位置：撥片在A位置將提花片推進，這時挺針片已經走上三角正處于3位置，在3位置時被推進，使織針處于集圈位置編織集圖。

　　五、實驗報告要求
　　1、簡述撥片式提花圓機的選針工作原理?
　　2、儲存式消極式給紗裝置和積極式給紗裝置有何區別?
