針織的基礎知識 WHAT IS THE STRUCTURE OF LARGE CIRCULAR KNITTING MACHINES

一、針織物分類

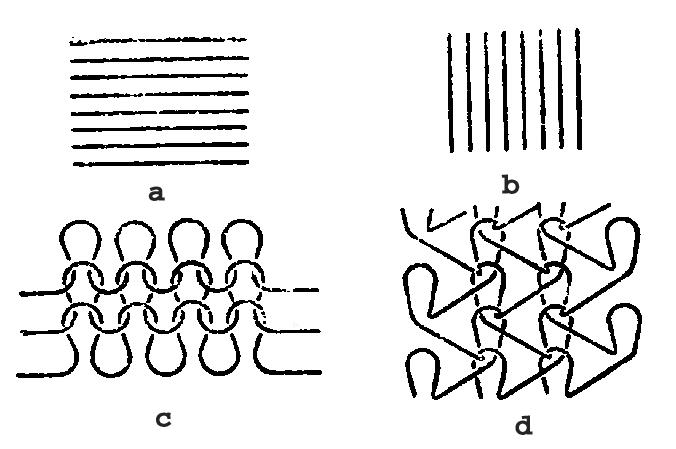

　　針織物由連續(xù)的線圈串套而成。根據線圈連續(xù)形成織物的方法，又可分為兩種，即經編和緯編。
　　1、緯編：紗線在橫向彎曲成圈，并串套而成織物。
　　2、經編：紗線在縱向彎曲成圈，并串套而成織物。

　　二、單面針織物和雙面針織物
　　針織物可分為單面針織物和雙面針織物。
　　單面針織物：用單針床編織的織物。
　　雙面針織物：用雙針床編織的織物。
　　針織物的單面、雙面取決于編織方法。在緯編中，用于編織單面針織物的組織很少，大多是雙面針織物。在經編中多數采用單針床編織，以單面織物居多。

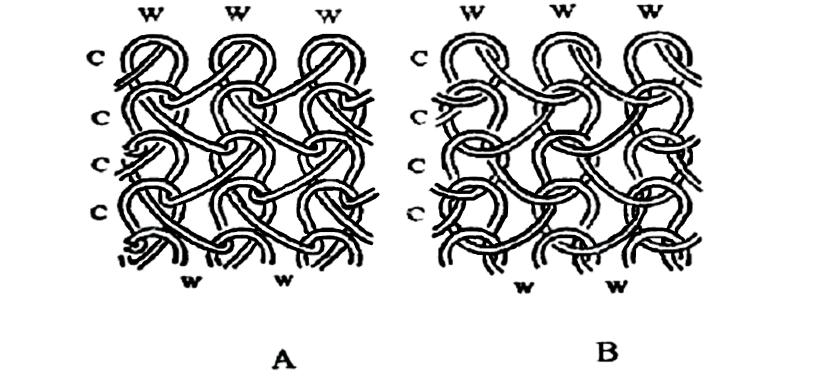

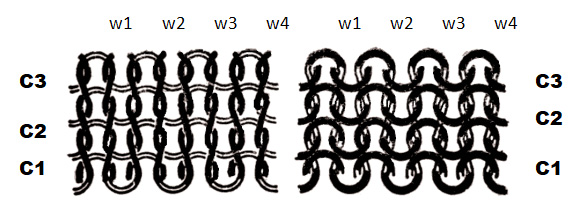

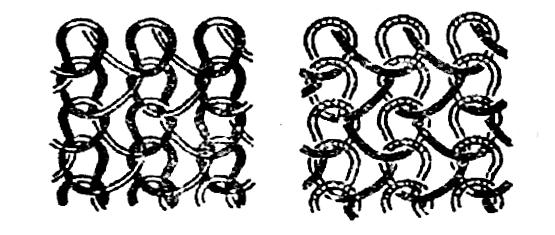

　　圖1-2是最基本的緯編組織——緯平針組織，該圖表示平針組織的正面和反而，兩面分別由相同形狀的線圈覆蓋。表面這一層的線圈圈柱在上呈V字形的稱作正面，里面這一層的線圈沉降弧在上的稱作反面。圖中的縱向線圈稱為縱行（圖上為W），橫向稱為橫列（圖上為C）。 　 圖1-3表示的線圈是最基本的經平組織。圖中A、B沉降弧線圈形狀不同。A為開口線圈，Ｂ為閉口線圈，都表示反面線圈。圖1-4表示經平組織（閉口線圈）的正反面。正面線圈與緯編相同，呈V字形，反面線圈沉降弧的圓弧變長，形成橫向長的V字形。

　　三、針織面料的特性
　　1、形變回復性
　　由于針織面料是由線圈串套而成，在受外力作用時，線圈中的圈柱與圓弧發(fā)生轉移，即線圈發(fā)生形變。在外力不大的條件下，織物就能產生較大的變形。當外力消失后，線圈力圖回復到其在織物加工中獲得定型的形態(tài)。低模量和形變回復性是針織面料最顯著的特性。這一特性，使針織服裝服用時具有合體和舒適感，特別是緯編針織物，它能隨著人體各部位的運動自行擴張收縮，給人以舒適的感覺。
　　2、柔軟性
　　由于是線圈結構，針織面料質地多孔松軟。制作內衣、貼接肌膚，能給人以溫暖輕柔的質感。
　　3、透氣保暖性
　　針織物的透氣量遠大于機織物。多孔結構既有利于汗氣排放，又能握持較多的空氣，產生保溫的效果。
　　4、脫散性
　　當針織面料的紗線斷裂或線圈失去串套連接后，會按一定方向發(fā)生線圈與線圈分離，稱為脫散性。
　　脫散性與面料使用的原料種類、紗線的摩擦系數、組織結構、織物的未充滿系數和紗線的抗彎剛度等因素有關。單面緯平針組織脫散性較大，提花織物、雙面織物、經編織物的脫散性較小或不脫散。
　　5、卷邊性
　　單面針織面料在自由狀態(tài)下邊緣會產生包卷現象，這種現象稱為卷邊性。這是由于線圈中彎曲線段所具有的內應力企圖使線段伸直而引起的。
　　卷邊性與針織面料的組織結構、紗線捻度、組織密度和線圈長度等因素有關。一般單面針織面料的卷邊性比較嚴重，且密度越緊卷邊越嚴重，雙面針織面料沒有卷邊性。
　　6、勾絲起毛、起球
　　面料在使用過程中碰到堅硬的物體時，其中的纖維或紗線就會被勾出，這種現象稱為勾絲。在穿著、洗滌過程中，面料不斷受到摩擦，紗線表面的纖維端露出面料表面的現象稱為起毛；當起毛的纖維在以后的穿著中不能及時脫落，就會相互糾纏在一起被揉成許多球形小粒，稱為起球。針織面料由于結構比較松散，勾絲、起毛、起球現象比機織面料更易發(fā)生。

　　四、大圓機常用組織結構
　　1）緯平針組織
　　緯平針組織是由連續(xù)的同一種單元線圈向一個方向依次串套而成。緯平針組織的兩面具有不同的幾何形態(tài)，正面線圈上的圈柱與線圈縱行配置成一定角度，紗線上的結頭、棉結雜質容易被舊線圈所阻擋而停留在針織物的反面，因而正面一般較為光潔平整。反面的圈弧與線圈橫列同向配置，對光線有較大的漫反射作用，因而較為陰暗。
　　緯平針組織的布面光潔、紋路清晰、質地細密、手感滑爽。在橫向和縱向拉伸時具有較好的延伸性，且橫向比縱向延伸性大。吸濕性和透氣性較好，但存在著脫散性和卷邊性，有時還會產生線圈歪斜的現象。常用于生產貼身內衣、T恤衫的面料等。
　　2）羅紋組織
　　羅紋組織是由正面線圈縱行和反面線圈縱行以一定的組合規(guī)律相間配置而成。羅紋組織的正反面線圈不在同一平面上，每一面的線圈縱行相互毗連。羅紋組織的種類很多，視正反面線圈縱行數配置的不同而異，通常用數字代表其正反面線圈縱行數的組合，如1＋1羅紋，2＋2羅紋或5＋3羅紋等，可形成不同外觀風格與性能的羅紋織物。
　　羅紋組織縱向和橫向都有較好的彈性和延伸性，且橫向延伸性大于縱向。羅紋組織只能逆編織方向脫散。在正反面線圈縱行數相同的羅紋組織中，如1＋1羅紋，由于造成卷邊的力彼此平衡，因而并不出現卷邊現象。常用于生產貼身彈力內衣、休閑服裝、游泳衣褲面料以及領口、褲口、袖口等彈性部位。
　　3）雙羅紋組織
　　雙羅紋組織俗稱棉毛組織，是由兩個羅紋組織彼此復合而成。雙羅紋組織的兩面都呈現正面線圈。
　　雙羅紋組織的延伸性與彈性較羅紋組織小，同時只可逆編織方向脫散。當個別線圈斷裂時，因受另一個羅紋組織線圈的阻礙，因而脫散性較小，布面平整，不卷邊。根據雙羅紋組織的編織特點，采用不同色紗、不同方法上機可得到多種花色效應及各種縱向凹凸條紋。常用于生產貼身內衣、運動衣、休閑服裝面料等。
　　4）添紗組織
　　添紗組織是指針織物的一部分線圈或全部線圈由兩根或兩根以上紗線形成的組織。添紗組織一般采用兩根紗線進行編織，因此當采用兩根不同捻向的紗線進行編織時，既可消除緯編針織物線圈歪斜的現象，又可使針織物的厚薄均勻。添紗組織可分為素色添紗組織和花色添紗組織兩大類。
　　素色添紗組織所有的線圈都是由兩根或兩根以上紗線形成，其中面紗經常處于織物的正面，地紗處于織物的反面。正面顯露的是面紗的圈柱，反面顯露的是地紗的圈弧。素色添紗組織的緊密度較緯平針組織大，延伸性、脫散性較緯平針組織小。常用于生產內衣、運動衣、休閑服裝面料等。
　　5）襯墊組織
　　襯墊組織是以一根或幾根襯墊紗線按一定比例在織物的某些線圈上形成不封閉的懸弧，而在其余的線圈上呈浮線停留在織物反面。地紗編織襯墊組織的地組織，襯墊紗在地組織上按一定的規(guī)律編織成不封閉的懸弧，從而形成襯墊組織。
　　襯墊組織主要用于生產絨布，在整理過程中進行拉毛，使襯墊紗線成為短絨狀，增加織物的保暖性。常用于生產絨衣絨褲、童裝、休閑服、T恤衫等。
　　6）毛圈組織
　　毛圈組織是由平針線圈和帶有拉長沉降弧的毛圈線圈組合而成。一般由兩根紗線編織。一根紗線編織地組織，另一根紗線編織帶有毛圈的線圈。毛圈組織可分為普通毛圈組織和花色毛圈組織兩類，同時還有單面和雙面之分。在普通毛圈組織中，每一只毛圈線圈的沉陣弧都形成毛圈而在花色毛圈組織中，毛圈是按照圖案花紋，僅在一部分線圈中形成。單面毛圈組織僅在織物工藝反面形成毛圈，而雙面毛圈組織則在織物的正反面都形成毛圈。
　　毛圈組織具有良好的保暖性與吸濕性，產品柔軟．厚實。適用于生產睡衣、浴衣面料等。
　　7）彩橫條面料
　　橫條紋效應是采用不同種類的紗線組成各個線圈橫列而形成的。
　　利用色紗交織或不同性能的紗線交織后染色而形成的色彩橫條效應。可采用基本組織或與花色組織結合，其性能與所采用的組織相同。
　　利用組織結構的變化，如采用羅紋或雙羅紋與單面組織復合或與集圈組織復合等。在面料表面可形成橫向凹凸條紋效應。前者的常見面料有羅紋空氣層組織、羅紋集圈組織，這些組織比羅紋組織的伸縮性小，具有柔軟、有彈性、尺寸穩(wěn)定性好、厚實挺括等特點，織物的幅寬較寬，廣泛用于針織外衣、童裝、運動服。后者常見面料有雙羅紋空氣層組織、雙羅紋集圈組織，這些組織與雙羅紋織物、羅紋式復合組織織物相比，具有更加厚實、緊密、橫向延伸性小、彈性好、尺寸穩(wěn)定性好的特點，廣泛用于制作針積外衣。
　　除上述組織外，還有單面集圈組織、雙反面組織、毛圈組織、襯緯組織、添紗組織、襯墊組織等均可在面料上形成橫向條紋。
　　8）具有縱條效應的面料
　　縱條效應主要是利用組織結構變化的方法形成的。
　　對于外衣類面料形成具有縱條效應的織物有集圈組織、羅紋式復合組織、雙羅紋式復合組織、襯墊組織等。利用集圈組織形成的縱條紋效應宜制作春秋衫面料；利用羅紋抽針浮線組織、羅紋集圈浮線組織等可在織物表面形成縱向凹凸條紋效應，羅紋抽針浮線組織的橫向延伸性小，尺寸穩(wěn)定性好，宜制作運動便裝、春秋季外衣等；利用胖花組織，可在織物表面形成縱向凹凸條紋效應，胖花組織的外觀像燈芯絨，通常采用滌綸低彈絲編織，宜制作秋冬季外衣，但織物容易起毛起球和勾絲，且由于線圈結構的不均勻，使得織物的強力降低。
此外，采用提花組織、毛圈組織、添紗組織均可在織物上形成縱條效應。
　　9）網眼面料
　　網眼效應的面料是T恤衫、春秋季外衣面料用途最廣泛的一種。
利用線圈與集圈懸弧交錯配置，形成網孔效應，又稱珠地織物。按照平針線圈與集圈懸弧數目相等或不相等，但相差不多的方式，交替跳棋式配置，形成多種珠地織物。這種織物透氣性好，采用精梳棉紗編織的雙珠地織物，經后處理后，網眼晶瑩，酷似珍珠，是極好的夏季、春秋季服裝面料。在羅紋組織的基礎上編織集圈和浮線，形成荾形凹凸狀網眼效應，這種織物透氣性好，縱向和橫向延伸性小，是夏季、春秋季外衣的良好面料。采用雙羅紋組織與集圈組織復合，可在織物表面形成蜂巢狀網眼。這種織物比羅紋集圈組織厚實、延伸性小、挺括、有身骨、尺寸穩(wěn)定性好，是春秋季休閑時裝的良好面料。 吸汗快干類織物常采用這種結構。
　　10）提花組織
　　提花組織是將紗線墊放在按花紋要求所選擇的某些針上進行編織成圈，未墊放新紗線的織針不成圈，紗線形成浮線，處于這些不參加編織的織針后面。提花織物根據組織結構有單面提花織物和雙面提花織物之分，根據色彩有素色提花織物和多色提花織物之分。還有提花毛圈針織布、提花羅紋針織布等。原料有低彈滌綸絲、錦綸彈力絲、錦綸長絲、睛綸紗、毛紗、棉紗和滌棉混紡紗。提花針織布花紋清晰、圖案豐富、質地厚實、結構穩(wěn)定、延伸性和脫散性較小、手惑柔軟而有彈性，是較好的針織外衣面料。
　　11）復合組織
　　復合組織是由兩種或兩種以上的織物組織復合而成。它可以由不同的基本組織、不同的變化組織、不同的花色組織復合而成。復合組織可以根據各種組織的特性復合成所要求的組織結構。羅紋組織與平針組織復合成羅紋空氣層組織，雙羅紋組織和平針組織復合而成雙羅紋空氣層組織。這類組織的織物緊密厚實，彈性好，保暖性好橫向延伸性較小，尺寸穩(wěn)定性較好。若空氣層組織外層采用棉紗編織，內襯高彈絲，是保暖內衣的極好面料；若正反面采用不同類型的紗線編織，則尤其適合用作外衣面科。不完全羅紋與平針組織復合形成點紋組織，結構緊密，尺寸穩(wěn)定，織物表面有明顯的點紋效應。提花組織與集圈組織復合，形成提花集圈組織，正、反面可用不同類型的紗線編織，正面花色效應明顯，表面耐磨，反面柔軟吸濕性強，是針織外衣的優(yōu)良面料。由兩種原料交織而成的滌蓋棉面料，正面顯露絲（滌等化學纖維），反而顯露棉（棉等天然纖維），外觀挺括、抗皺、耐磨、堅牢、色牢度好、而內層柔軟．吸濕、透氣、保暖、靜電小，穿著舒適，集滌綸〔化學纖維）針織物和棉針織物的優(yōu)點于一體。單面滌蓋棉織物采用平針添紗組織，雙面滌蓋棉織物經常采用羅紋、雙羅紋集圈浮線或空氣層組織，適于制作運動服、夾克衫、健美褲等。
　　12） 起絨布
　　起絨針織布（絨布）：表面覆蓋有一層稠密、短細絨毛的針織物稱為起絨針織布，分為單面絨和雙面絨兩種。單面絨由襯墊組織反面經拉毛處理而形成，雙面絨一般是在雙面針織物的兩面進行起絨整理而形成。起絨針織布經漂染后可加工成漂白、特白、素色、印花等品種。也可用染色或混色紗織成素色或色織產品。
　　起絨針織布手感柔軟、質地豐厚、輕便保暖、舒適感強。所用原料種類很多，底布常用棉妙、滌棉混紡紗、滌綸絲編織、起絨紗用較粗、捻度較低的棉紗、腈綸紗、毛紗或混紡紗。很據所用紗線的線密度和絨面厚度，單面絨布又分為細絨、薄絨和厚絨。細絨布的絨面較薄，布面細潔、美觀。純棉類絨布的干燥重量為270g/m2左右,常用于制作婦女和兒童的內衣；腈綸類絨布的干燥重量為220g/m2，可制成運動衣和外衣。薄絨布中純化纖類色澤鮮亮，縮水率小，干燥重量為380～450g/m2,用于制作春秋季絨衫褲。厚絨布的干燥重量為545～570g/m2,較為厚重，絨面蓬松，保暖性更好，有純棉和腈綸產品，多用于制作冬季絨衫、褲。
　　13）剪絨布
　　由緯編單面毛圈布經剪絨即將毛圈頭部剪去，并刷絨燙絨形成平整的絨面，絨面細膩，富有光澤，也稱天鵝絨。剪絨布地組織一般采用化學纖維，絨紗采用精梳棉，腈綸滌綸等。采用提花或彩條及花剪、花燙可形成各種花色天鵝絨。
　　14）長毛絨組織
　　長毛絨組織是在編織過程中用纖維條或紗線同地紗一起喂入編織織成圈的組織。纖維以絨毛狀附在織物的工藝反面。利用各種不同性質的合成纖維混合后進行編織，外觀同天然毛皮相似，因此又有“人造毛皮”之稱。特別是采用腈綸制成的針織人造毛皮，其重量比天然毛皮輕，具有良好的保暖性和耐磨性，而且絨毛結構和形狀都與天然毛皮相似。外觀逼真，適合制作冬季外衣。
　　花色組織不僅能在針織坯布上形成各種花紋，以美化針織物的外觀，而且能改變針織面料的性能，如減小脫散性，使織物更加緊密、厚實、尺寸穩(wěn)定性好等，為針織服裝外衣化、時裝化提供了豐富的材料。

　　五、針織物常見表面疵點
　　1、紗線質量造成的疵點
　　針織用紗產生的質量疵點有粗紗、細紗、黃白紗、大肚紗、油紗、色紗、異型纖維等。
　　2、毛坯布疵點及釋義
　　破洞：紗線斷裂產生的洞眼。
　　花針：不應出現的集圈稱為花針。有在一根針上，斷斷續(xù)續(xù)形成的長花針，有如滿天星無規(guī)則分布的散花針。
　　油針：在編織過程中加油或換針時在織針上沾染油污造成織物呈現縱向黃黑條。
　　橫條：連續(xù)幾個橫列出現形態(tài)有異的線圈，在布面有規(guī)則地出現形成橫條。
　　稀密針：某一縱行的線圈形態(tài)有異，實質是隔距超過公差造成沉降弧與針編弧明顯不對稱所致。
　　漏針：織針沒有勾到新紗，而把老線圈脫去，上下線圈之間失去串套形成的疵點。單紗：雙紗織物中缺少一根紗。
　　脫布：由于故障原因，編制過程不能連續(xù)進行，造成坯布脫掛的現象。
　　翻絲：針織面料中應該在反面的紗線露在正面。
　　紗拉緊：在編織過程中，由于某根紗線張力過大所造成的針織物線圈拉緊。
　　三角眼：在編織過程中由于兩個相鄰的線圈緊靠形成的三角孔。
　　勾絲：紗線或紗線中的纖維被從織物中勾出來形成一個長的紗套。
　　紗線扭結：織物中形成小辮子樣的形狀。
　　花衣：油棉飛絮織入織物中。
　　異型纖維：在織物上出現一個橫列或縱向點狀或條狀的非棉類雜質。
　　云斑：織物表面出現一片片的薄厚不勻現象。
　　3、染整疵點
　由于染整工藝不當而造成的疵點有：色花、銹斑、風漬、折印、紋路歪斜、起毛織物露底、極光等。

　　六、針織物主要內在質量
　　針織物通?？己说膬仍谫|量指標為每平方米克重，彈子頂破強力、縮水率、染色牢度、染色牢度又包括：耐洗色牢度、耐汗?jié)n色牢度、耐摩擦色牢度。對某些產品視其用途會增加考核項目，如泳衣要考核耐海水色牢度、耐氯化水色牢度；保暖內衣要考核保暖率；抗菌產品要考核抑菌率等。
　　針織物必須達到紡織產品基本安全技術規(guī)定強制性標準的要求，檢驗項目包括PH值、甲醛含量、禁用偶氮染料，異味等。
　　大圓機毛坯布考核的內在質量指標為每平方米克重，紗長（線長）。

　　七、針織用紗
　　1、針織紗原料
　　各種天然纖維、棉、毛、絲、麻都廣泛用于針織物的生產，各種化學纖維如滌綸、錦綸、氨綸、粘膠也是針織物生產中常用原料，通過混紡、交織，可以生產出面料特性各異，滿足各種需要的針織物。
　　2、針織常用紗線細度指標
　　定重制：英支（Ne S）定義：在公定回潮率條件下，一磅重的紗線所具有長度的840碼倍數。例如，一磅重的紗線有32個840碼即為32 英支。多用于純棉、滌棉混紡等短纖類紗線產品。
　　公支（Nm）定義：在公定回潮率條件下，1克重紗線長度所具有的長度的米數。例如，1000克重的紗線有60個1000米即為60公支。多用于毛、麻類產品。支數越高紗線越細，反之越粗。
　　定長制：號數（Tt）定義：1000米長紗線在公定回潮率下重量的克數，多用于純棉、滌棉混紡等短纖類紗線產品。
　　纖度（Nd）定義：在公定回潮率條件下，9000米長的纖維或絲所具有重量的克數。Nd數越高紗支越粗，反之越細，多用于純滌、氨綸、真絲等長絲類產品。
　　分特（dtex）：10000米長的纖維所具有的克數。dtex數越高紗支越粗，反之越細，多用于滌綸、錦綸等長絲類產品。
　　3、紗線細度指標之間的換算
　　公定回潮率相同時，
　　Ne=0.59 Nm
　　Tt =1000/ Nm
　　Nd =9 Tt
　　Nd = 0.9dtex
　　4、紗線按結構分類
　　單紗：只有一股纖維束捻合的紗，針織常用是Z捻紗，如32S棉：一根32英支棉紗。
　　股線：兩根或兩根以上的單紗捻合而成的線，通常股紗是S捻，針織常用絲光燒毛紗為股線。如120S/2棉：兩根120英支棉紗合成一股線。
　　單絲：化纖噴絲頭中的一個單孔形成的單根長絲。如20D氨綸：一根20旦氨綸。
　　復絲：由兩根或兩根以上的單絲合在一起。如75D/72f滌綸：一束75旦的滌綸由72根單絲組成。
　　5、針織常用紗線表示方法
　　J：精梳
　　C: 棉
　　T: 滌綸
　　U: 氨綸
　　A: 腈綸
　　M：莫代爾
　　N: 錦綸
　　R: 粘膠
　　W: 羊毛
　　例如：
　　JM60/C40 40S代表40英支精梳60%莫代爾40%棉混紡單紗
　　20DU代表20旦氨綸
　　JC40SX2代表40英支精梳棉雙紗
　　JC120S/2代表120英支兩合股精梳棉線
