01 初始模量（剛性指標(biāo)）

　　初始模量即彈性模量，是指纖維受拉伸而當(dāng)伸長為原長的1%時所需的應(yīng)力。滌綸長絲初始模量較高，民用長絲不低于90CN/DTEX，產(chǎn)業(yè)用絲可達(dá)140 CN/DTEX。

　　02 強(qiáng)度

　　滌綸長絲有較高的強(qiáng)度，大約在4.5~8 CN/dtex，其耐沖擊強(qiáng)度比綿綸高4倍，比粘膠纖維高20倍，這能滿足大多數(shù)服裝和產(chǎn)業(yè)用的要求。由于吸濕性較低，它的濕態(tài)強(qiáng)度與干態(tài)強(qiáng)度基本相同。

　　03 彈性

　　滌綸的彈性沒有錦綸的好。例如，在2％張力下的彈性恢復(fù)率為96％，錦綸在同樣條件下的彈性回復(fù)率為98％.但應(yīng)該指出的是，由于滌綸有較高的初始模量，所以其尺寸穩(wěn)定性特別好。

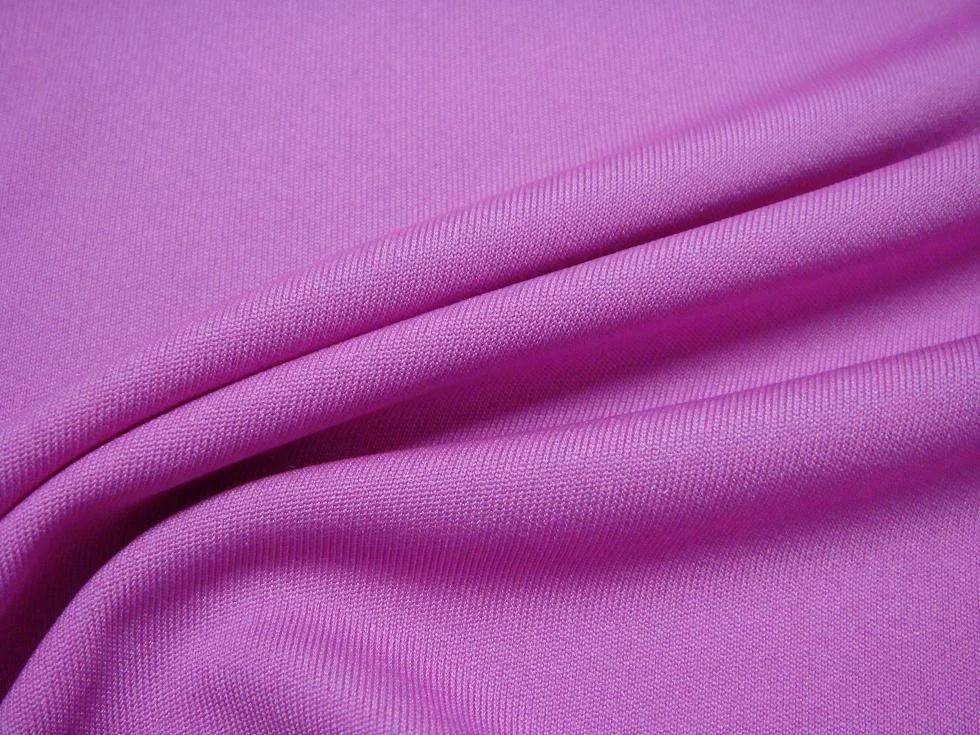

　　04 折皺恢復(fù)性好

　　滌綸的耐折皺性要比其他纖維好，即織物不折皺，尺寸穩(wěn)定性好。這一特點(diǎn)來源于纖維的內(nèi)部剛性，無論在干態(tài)還是濕態(tài)，纖維的剛性都較大，能減少由折皺引起的織物變形。

　　05 韌性

　　相對于錦綸，因其斷裂伸長較低，對能量的吸收性能和耐磨損性都較低。

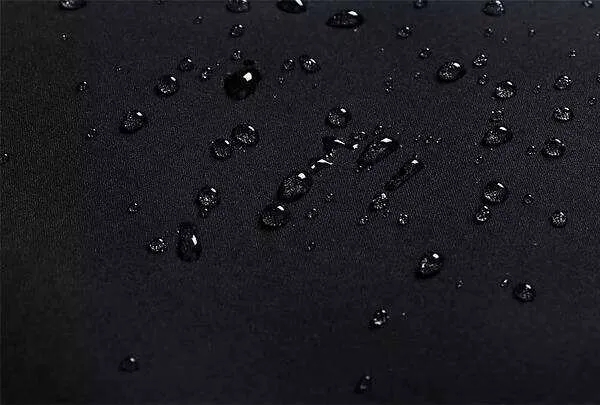

　　06 水的吸著作用

　　在這方面滌綸很差，無論在濕空氣中的回潮還是水的膨脹方面都是如此；平衡含水率為0.4%，比錦綸的吸著力差，和腈綸相似。

　　07 縮水性

　　滌綸疏水，縮水極少或幾乎不縮水，特別是經(jīng)過正確的熱定型后，可保持1%之內(nèi)的縮水要求。

　　08 密度

　　滌綸密度近于1.38g/m3，比錦綸（1.14g/cm3）和丙綸（0.90g/cm3）都高。

　　09 電阻率

　　高于錦綸的電阻率，一般在1011—1014歐姆/cm，錦綸為109—1014歐姆/cm。

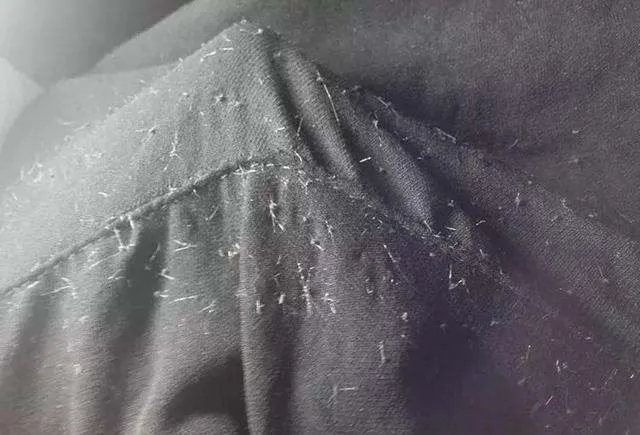

　　10 起球

　　由于織物中的單絲松散和斷頭，造成了纖維球。因為纖維的強(qiáng)度高，纖維球被保留在織物上。生產(chǎn)者近來已制成了低抗拉強(qiáng)度不易成球的滌綸，它同樣保持了高耐磨損性。

　　11 玻璃化溫度

　　玻璃態(tài)向高彈態(tài)轉(zhuǎn)變的溫度，是無定型聚合物大分子鏈段能自由運(yùn)動的最低溫度，用Tg 表示。這使纖維具備較好的牽伸變形的條件。滌綸干態(tài)時玻璃化溫度為80℃，濕態(tài)時69~70℃，這有利于紗線的卷曲及變形，織物的熱定型。

　　12 染色性較差

　　滌綸分子鏈上因無特定的染色基團(tuán)，而且極性較小，所以染色較為困難，易染性較差，染料分子不易進(jìn)入纖維。用分散染料或非離子染料進(jìn)行染色可達(dá)到較好效果，同時需要較強(qiáng)勁的染色條件，包括軋染、干燥和熱固色。

　　13 抗化學(xué)性

　　其可耐漂白劑、氧化劑、石油產(chǎn)品及無機(jī)酸。耐稀堿，不怕霉，但熱堿可使其分解?？顾岵豢箟A。

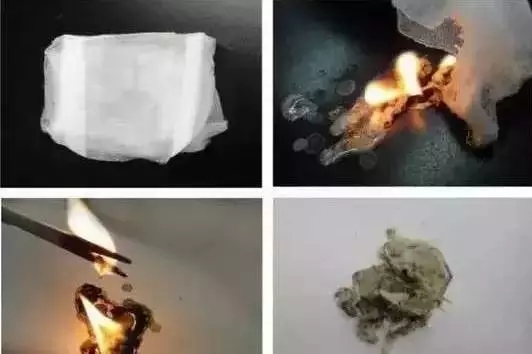

　　14 可燃性

　　滌綸纖維易燃，但其也會因熔化而自滅。與纖維素纖維混紡更易燃燒，產(chǎn)生黃色火焰和濃煙。必須采用特別的整理方法或在紡絲時添加阻燃劑才能使織物達(dá)到阻燃的目的。日常生活中用于區(qū)分滌與棉、滌與真絲的方法。

　　15 耐光性好

　　滌綸織物的耐光性較好，除比腈綸差外，其耐曬力勝過天然纖維織物。其對紫外線引起的降解有一定的抵抗能力，光照后產(chǎn)生輕微的泛黃現(xiàn)象。

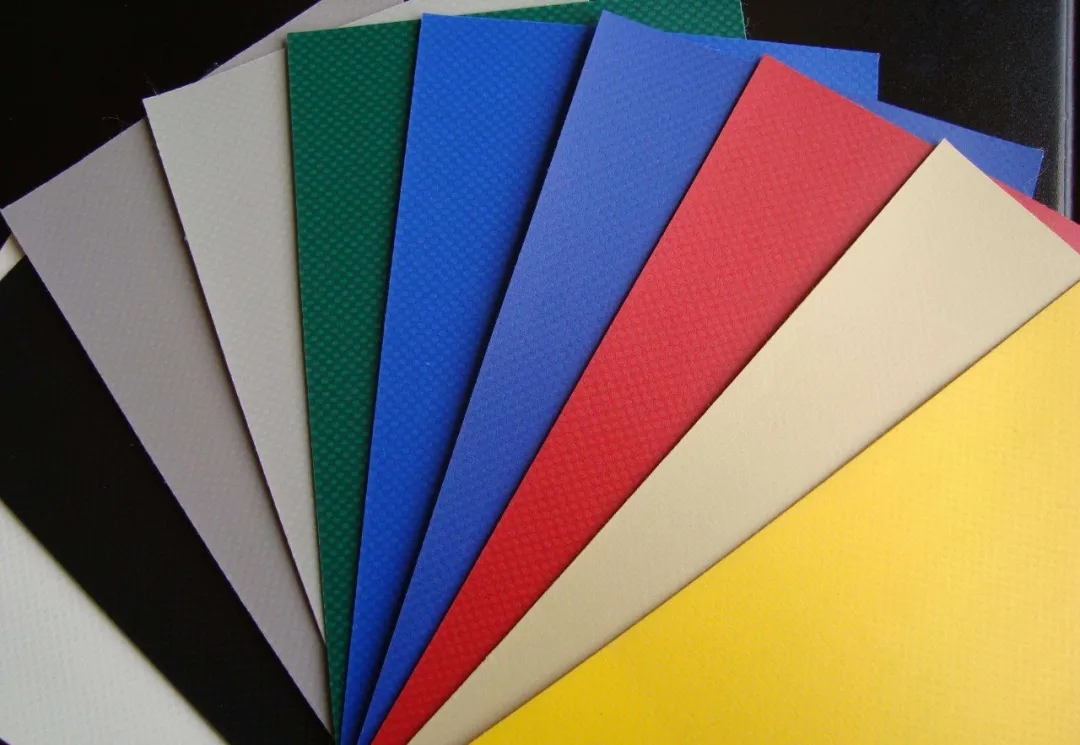

　　16 粘附性

　　粘附能力較差，只有在表面涂特種油劑或膠料時才能用于輪胎簾子布和涂層織物等方面。
